Introdução
A iluminação perimetral ao redor de um estádio é mais do que uma melhoria de visibilidade; é um sistema coordenado que afeta a segurança, o desempenho da vigilância, o uso de energia e a manutenção a longo prazo. Este artigo examina como a tecnologia LED altera a economia da iluminação perimetral e por que a integração térmica entre luminárias e postes é essencial para a confiabilidade em altos níveis de produção. Os leitores verão como o gerenciamento de calor, o projeto estrutural e as estratégias de controle funcionam juntos para proteger o desempenho da luz, prolongar a vida útil e reduzir os custos operacionais. Com essa base, a discussão passa para o papel técnico da iluminação perimetral e as escolhas de engenharia que determinam se uma instalação funciona de forma consistente sob condições reais do local.
Papel estratégico da iluminação perimetral do estádio
A moderna iluminação perimetral dos estádios serve como zona de transição crítica entre infraestrutura pública e ambientes de local seguros. Além da iluminação básica, esses sistemas determinam a dinâmica do fluxo de multidões, aprimoram os recursos de reconhecimento facial das câmeras de segurança e garantem uma saída segura durante cenários de emergência.
A evolução dessas instalações passou de instalações descentralizadas de descarga de alta intensidade (HID) para arquiteturas altamente interligadas e estruturalmente integradas. Esta transição exige uma abordagem rigorosa tanto eficiência elétrica e estabilidade mecânica, tratando a luminária e sua estrutura de montagem como um sistema unificado.
Impacto do LED no custo operacional
A implantação da tecnologia de iluminação de estado sólido reestruturou fundamentalmente os modelos de despesas operacionais (OPEX) para instalações desportivas. Matrizes de LED de alto rendimento oferecem rotineiramente reduções de energia de 60% a 75% ao substituir luminárias antigas de iodetos metálicos de 1.000 W, ao mesmo tempo que mantêm um fator de potência superior a 0,95 e uma Distorção Harmônica Total (THD) abaixo de 15%.
Além da economia direta com serviços públicos, os limites estendidos de manutenção de lúmen L70 – frequentemente excedendo 100.000 horas de operação – praticamente eliminam as substituições de lâmpadas no meio do ciclo. Quando esses equipamentos são combinados com controles em rede, os gerentes de instalações podem implementar cronogramas de dimerização adaptativos que reduzem o consumo de energia inicial em mais 20% a 30% durante períodos sem eventos, reduzindo drasticamente o custo total de propriedade.
Integração térmica de luminárias e postes
A saída de alto lúmen para aplicações perimetrais requer estratégias agressivas de dissipação térmica, especialmente para luminárias que consomem entre 300W e 800W. Os protocolos de engenharia modernos tratam cada vez mais o poste de montagem e a caixa da luminária como um ecossistema térmico unificado.

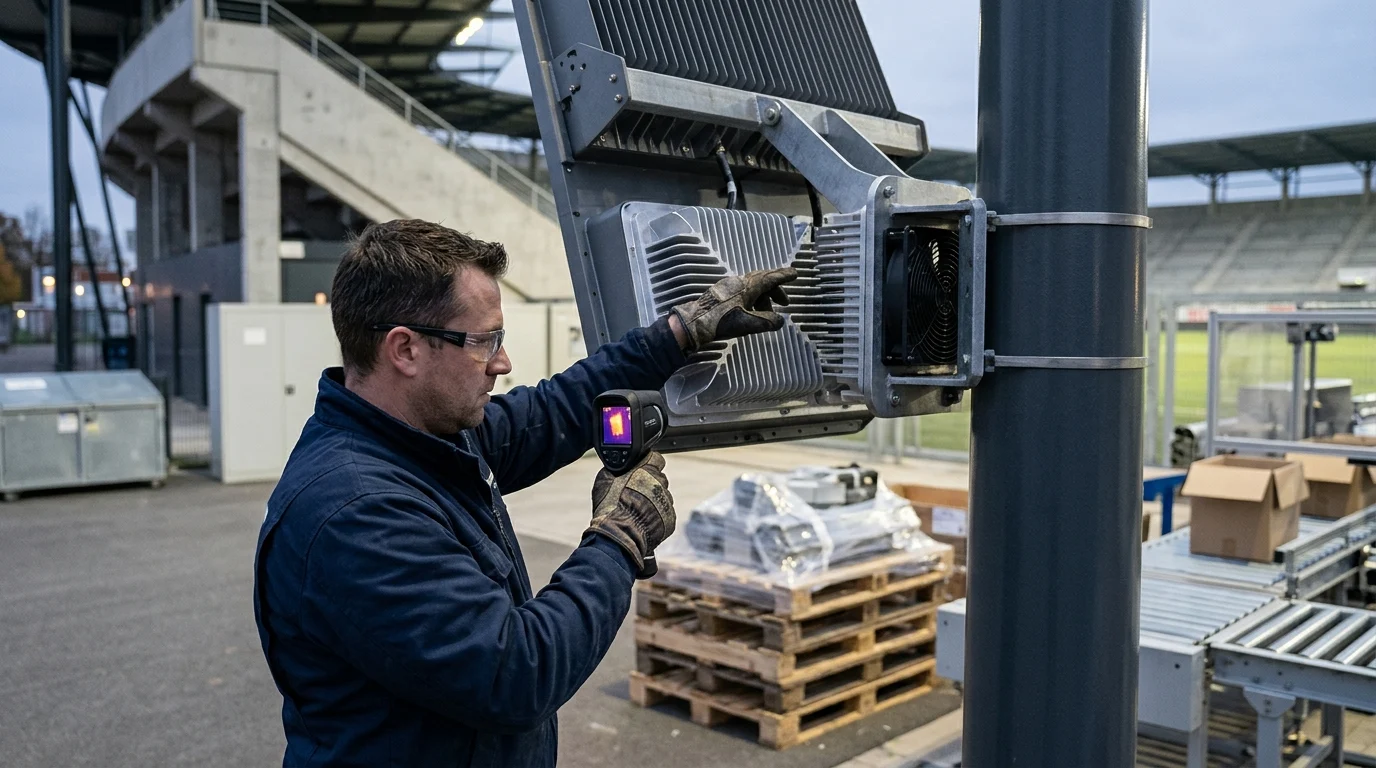

Ao acoplar fisicamente os dissipadores de calor de alumínio fundido dos módulos LED aos postes estruturais, todo o mastro atua como um dissipador térmico estendido. Esta integração é vital para manter as temperaturas da junção do diodo (Tⱼ) abaixo do limite crítico de 85°C. Manter as temperaturas abaixo deste limite evita a degradação prematura do fósforo e a mudança de cor, garantindo que os equipamentos proporcionem um desempenho fotométrico consistente em ambientes agressivos que atingem até 50°C.
Principais critérios técnicos para iluminação perimetral de estádios
A especificação da iluminação perimetral requer o equilíbrio de alvos fotométricos rigorosos com resiliência mecânica robusta. Os perímetros das instalações estão expostos a severos estressores ambientais, necessitando durabilidade de nível comercial sem comprometer a estética arquitetônica ou a precisão óptica.
Desempenho óptico e proteção contra entrada
A precisão óptica em zonas perimetrais é fortemente controlada pelo sistema de classificação Backlight, Uplight, and Glare (BUG) para evitar a entrada de luz em áreas residenciais adjacentes ou corredores de trânsito. Uma classificação U0 rigorosa (luz ascendente zero) é padrão para conformidade com as regulamentações de céu escuro, enquanto lentes avançadas de policarbonato garantem até 93% de transmissão de luz sem a fragilidade do vidro.
A vedação ambiental e a resistência ao impacto são igualmente críticas. A iluminação do perímetro do estádio deve ter uma classificação mínima de proteção contra entrada de IP66 para suportar jatos de água de alta pressão durante a limpeza das instalações e fortes precipitações. Além disso, as luminárias montadas em níveis mais baixos de pedestres exigem uma classificação de resistência ao impacto IK08 a IK10 para sobreviver ao vandalismo e aos impactos incidentais dos equipamentos de manutenção.
Trocas de materiais em sistemas de iluminação perimetral

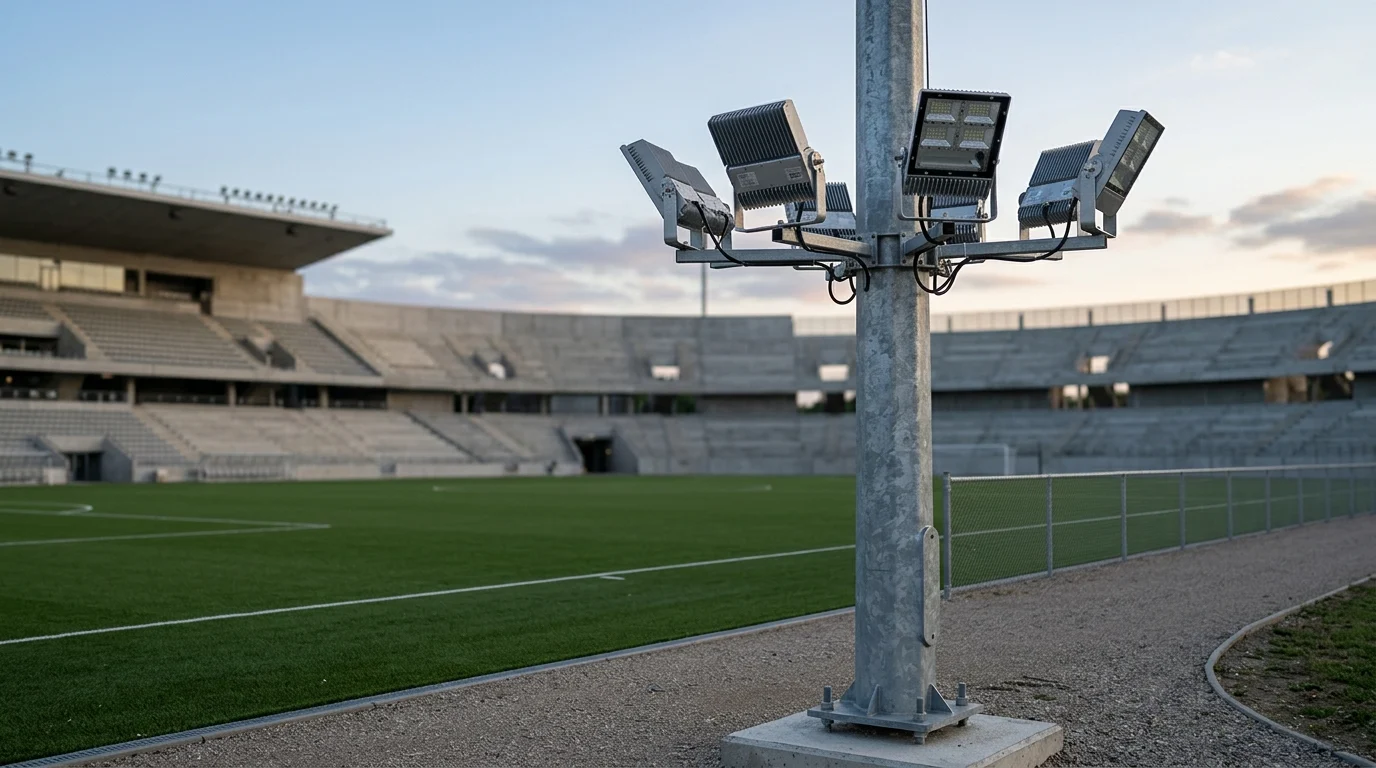

A espinha dorsal estrutural do sistema de iluminação envolve compensações complexas de materiais que afetam a condutividade térmica, a capacidade de carga do vento e as despesas de capital. Os engenheiros devem calcular a Área Efetiva Projetada (EPA) para garantir que os postes possam suportar velocidades de vento sustentadas, que são frequentemente especificadas entre 190 km/h e 240 km/h de acordo com as diretrizes da AASHTO.
| Material | Condutividade Térmica (W/m·K) | Resistência à corrosão | Custo relativo |
|---|---|---|---|
| Alumínio fundido | 90 – 120 | Excelente | Alto |
| Alumínio Extrudado | 150 – 200 | Excelente | Muito alto |
| Aço Galvanizado | 40 – 50 | Alto (com revestimento) | Moderado |
As ligas de alumínio oferecem capacidades superiores de integração térmica para dissipação de calor, enquanto o aço galvanizado fornece a resistência à tração necessária para aplicações de mastro alto a um preço mais baixo. As estruturas de aço normalmente requerem sistemas secundários de gerenciamento térmico para a luminária devido à sua menor condutividade térmica.
Especificação e seleção de iluminação perimetral do estádio
A aquisição e implantação de sistemas de iluminação perimetral de estádios necessitam de uma abordagem de engenharia estruturada. Os proprietários de instalações e engenheiros de especificação devem alinhar os requisitos fotométricos com as realidades da cadeia de fornecimento para garantir a execução perfeita do projeto e a confiabilidade a longo prazo.
Especificação prática e etapas de aquisição
O processo de especificação começa com uma análise abrangente ponto a ponto estudo fotométrico para garantir níveis mínimos de iluminância, normalmente variando de 20 a 50 lux no nível, dependendo do zoneamento de segurança do local. Após o projeto óptico, os engenheiros estruturais devem aprovar os projetos do poste e da fundação com base nas condições locais do solo e na EPA combinada das luminárias e quaisquer nós de vigilância anexados.
Os prazos de aquisição exigem uma gestão rigorosa. Postes perimetrais de alto desempenho e luminárias LED integradas raramente são produtos disponíveis no mercado. Os prazos de entrega padrão variam de 8 a 12 semanas, com acabamentos arquitetônicos personalizados somando até 4 semanas adicionais. As Quantidades Mínimas de Pedido (MOQs) para extrusões personalizadas geralmente começam em 20 a 25 unidades, exigindo auditorias iniciais precisas no local para evitar execuções dispendiosas de fabricação secundária.
Quadro de decisão para seleção final
Os quadros de seleção final devem avaliar o custo total de propriedade (TCO) ao longo de um ciclo de vida de 10 a 15 anos, em vez de priorizar as despesas de capital iniciais (CAPEX). Uma luminária com um custo inicial 15% superior pode apresentar integração DALI-2 e gestão térmica superior que prolonga a vida útil do driver LED, atrasando os ciclos de substituição em cinco a sete anos.
Os decisores também devem exigir uma cobertura de garantia abrangente para mitigar os riscos. Os fabricantes de primeiro nível normalmente oferecem uma garantia de 10 anos cobrindo os conjuntos de LED e os drivers, juntamente com uma garantia final de 5 anos contra corrosão por névoa salina, que geralmente é verificada por um teste de névoa salina ASTM B117 de 1000 horas. A verificação dessas métricas rigorosas garante que o sistema selecionado ofereça desempenho sustentado, eficiência operacional e segurança de perímetro descomprometida.
Principais conclusões
- As conclusões e justificativas mais importantes para a iluminação perimetral de estádios
- Especificações, conformidade e verificações de risco que valem a pena validar antes de você se comprometer
- Próximas etapas práticas e advertências que os leitores podem aplicar imediatamente
Perguntas frequentes
Por que a integração térmica é importante na iluminação perimetral dos estádios?
Ajuda a manter a temperatura da junção do LED abaixo de cerca de 85°C, protegendo a saída de lúmen, a estabilidade da cor e a vida útil. Combinar a luminária e o poste como um sistema térmico é especialmente importante para luminárias perimetrais de 300W–800W.
Qual material de poste é melhor para iluminação perimetral de estádios?
O alumínio oferece maior dissipação de calor e resistência à corrosão, enquanto o aço galvanizado proporciona maior resistência estrutural a menor custo. A escolha certa depende da carga do vento, das necessidades térmicas e do orçamento.
Quais classificações as luminárias perimetrais devem atender?
Especifique pelo menos IP66 para vedação contra intempéries, IK08 a IK10 para resistência ao impacto e uma classificação de iluminação superior U0 para controlar derramamento de luz. Estas são metas básicas práticas para aplicações em perímetros de estádios.
Quanta energia a iluminação LED do perímetro do estádio pode economizar?
Em comparação com os sistemas legados de iodetos metálicos de 1.000 W, os LEDs de alto rendimento geralmente reduzem o uso de energia em 60% a 75%. Adicionar controles de dimerização pode reduzir o consumo não relacionado a eventos em outros 20% a 30%.
A Morelux pode apoiar projetos personalizados de postes perimetrais de estádios?
Sim. Suportes Morelux poste personalizado de aço e alumínio soluções com desenhos técnicos, assistência de engenheiros e orçamentos rápidos, ajudando os compradores de projetos a alinhar antecipadamente os requisitos térmicos, estruturais e de fabricação.
