مقدمه
همانطور که شبکههای 5G mmWave به سمت راهروهای شهری متراکم حرکت میکنند، قطبهای آلومینیومی به یک پلت فرم عملی برای تجهیزات سلولهای کوچک تبدیل میشوند، اما سازگاری صرفاً مربوط به نصب سختافزار نیست. بارهای ساختاری، ارتعاش، رفتار حرارتی، کنترل خوردگی، مسیریابی کابل و پنهانسازی همگی بر اینکه یک قطب میتواند عملکرد رادیویی قابل اعتماد را پشتیبانی کند و استانداردهای طراحی شهری را برآورده کند، تأثیر میگذارد. این مقاله توضیح میدهد که چگونه الزامات قطب موج میلیمتری 5G با طراحی قطب آلومینیومی تلاقی میکند، اپراتورها و شهرها باید چه مواردی را قبل از استقرار ارزیابی کنند و چالشهای رایج یکپارچهسازی کجا ظاهر میشوند. هدف این است که به خوانندگان کمک کنیم تا ارزیابی کنند که آیا یک قطب آلومینیومی می تواند به عنوان میزبان سازگار، بادوام و کارآمد برای زیرساخت mmWave عمل کند یا خیر.
چرا سازگاری قطب موج میلی متری 5G برای قطب های آلومینیومی مهم است؟
گسترش سریع شبکه های موج میلی متری 5G (mmWave) به شدت به متراکم شدن زیرساخت سلول های کوچک . قطب های آلومینیومی که به طور سنتی برای روشنایی خیابان ها و مدیریت ترافیک استفاده می شود، به طور فزاینده ای تغییر کاربری داده یا با سازه های هدفمند جایگزین می شوند تا این گره های شبکه فرکانس بالا را در خود جای دهند. دستیابی به یکپارچه سازگاری قطب موج میلی متری 5G با بسترهای آلومینیومی برای شهرداری ها و اپراتورهای مخابراتی با هدف ایجاد تعادل در یکپارچگی ساختاری، الزامات زیبایی شناختی و برنامه های استقرار سریع بسیار مهم است.
چگونه اهداف استقرار بر الزامات سازگاری تأثیر می گذارد
استراتژیهای متراکمسازی شهری حکم میکند که گرههای میلیمتری موج 5G باید در فواصل 150 تا 300 متری برای غلبه بر محدودیتهای انتشار ذاتی باندهای فرکانس بالا، که معمولاً بین 24 گیگاهرتز و 39 گیگاهرتز کار میکنند، قرار گیرند. این فاصله فیزیکی تنگ، اپراتورهای شبکه را مجبور می کند تا به جای دستیابی به املاک جدید، از دارایی های حق تقدم موجود شهرداری استفاده کنند. تیرهای آلومینیومی به دلیل وزن کمشان - اغلب 30 تا 50 درصد سبک تر از تیرهای فولادی مشابه - مزیت استقرار متمایز را ارائه می دهند که نصب آسان تر در محیط های شهری شلوغ بدون نیاز به تجهیزات بالابر سنگین را تسهیل می کند.
با این حال، هدف استقرار به حداکثر رساندن پوشش شبکه مستلزم این است که این قطب ها چندین رادیو حامل، حسگرهای اینترنت اشیا و کنترل های روشنایی هوشمند را در خود جای دهند. این رویکرد چند مستاجر به طور قابل توجهی مشخصات بار اصلی زیرساخت را تغییر می دهد و تمرکز مهندسی را از پشتیبانی روشنایی ساده به میزبانی پیچیده مخابراتی تغییر می دهد.
کدام معیارهای سازگاری بیشترین اهمیت را دارند
بحرانی ترین معیارهای سازگاری حول ظرفیت ساختاری، مدیریت حرارتی و پنهان سازی زیبایی شناختی می چرخد. قطب های آلومینیومی باید دارای استحکام ساختاری برای تحمل وزن اضافی واحدهای آنتن فعال (AAU) و تجهیزات جانبی باشند که اغلب 60 تا 120 پوند به دکل بالایی قطب اضافه می کنند.
علاوه بر این، منطقه پیشبینی شده مؤثر (EPA) یک معیار مهم برای تعیین ایمنی سازه است. یک تیر چراغ روشنایی خیابانی آلومینیومی استاندارد ممکن است برای حداکثر 5.0 فوت مربع EPA در سرعت باد 90 مایل در ساعت رتبه بندی شود. در مقابل، یک گره 5G کاملا مجهز با آنتنها و روکشهای خارجی میتواند کشش آیرودینامیکی را بیش از 8 فوت مربع افزایش دهد. مهندسان باید ارزیابی کنند که آیا یک قطب آلومینیومی موجود به تقویت سازه داخلی نیاز دارد یا اینکه جایگزینی کامل با یک گیج بالاتر، قطب هوشمند چند مستاجر رعایت قوانین دقیق ایمنی شهرداری ضروری است.

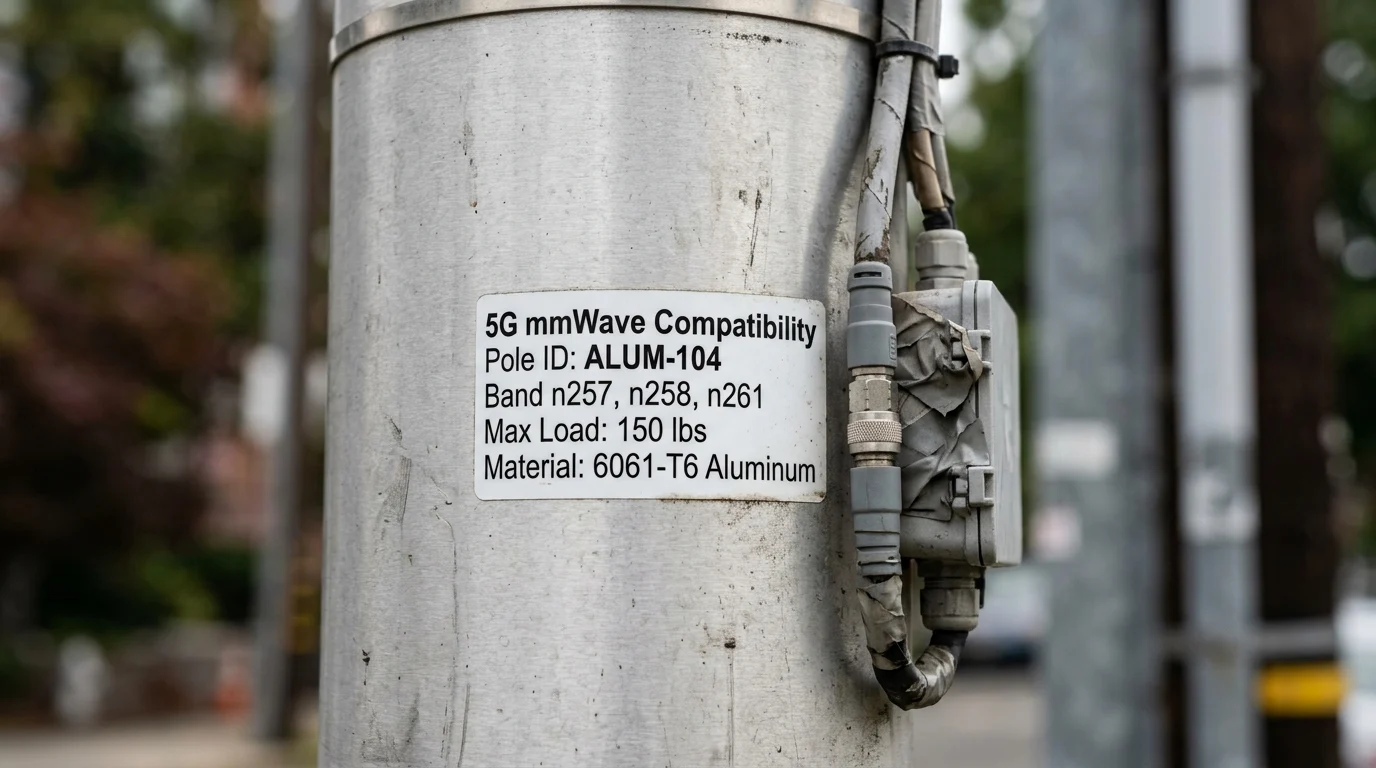

عوامل فنی که سازگاری قطب موج میلی متری 5G را تعیین می کند
ادغام تجهیزات مخابراتی فرکانس بالا بر روی سازه های آلومینیومی نیاز دارد تجزیه و تحلیل مهندسی دقیق . برخلاف وسایل روشنایی سنتی، سلولهای کوچک 5G بارهای دینامیکی پیچیدهای را تحمیل میکنند و به مسیرهای داخلی تخصصی برای برق و فیبر نوری نیاز دارند. ارزیابی سازگاری قطب موج میلی متری 5G نیازمند ارزیابی جامع دینامیک سازه، علم مواد و اصول الکترومغناطیسی است.
چگونه الزامات ساختاری و نصب بر تناسب تأثیر می گذارد
پیکربندیهای ساختاری و نصب مستقیماً عملکرد شبکه را دیکته میکنند. سیگنالهای موج میلیمتری از فناوری شکلدهی پرتوی بسیار جهتدار استفاده میکنند که به طور استثنایی به ناهماهنگی فیزیکی حساس است. استانداردهای صنعتی به طور معمول الزام می کنند که حداکثر انحراف مجاز در ارتفاع نصب آنتن نباید از 0.5 تا 1.0 درجه تحت بارهای باد عملیاتی تجاوز کند که اغلب در 60 مایل در ساعت ارزیابی می شود.
از آنجایی که آلومینیوم مدول الاستیسیته کمتری در مقایسه با فولاد دارد (تقریباً 10 میلیون psi در مقابل 29 میلیون psi)، قطبهای آلومینیومی ذاتاً در برابر نوسانات و ارتعاشات ناشی از باد حساستر هستند. در نتیجه، براکتهای نصب باید با جداکنندههای میرایی لرزش مهندسی شوند تا یکپارچگی سیگنال حفظ شود. علاوه بر این، شفتهای قطب آلومینیومی اغلب به ضخامت دیواره افزایش مییابد - تغییر از دیوار استاندارد 0.156 اینچی به 0.250 اینچ یا بیشتر - برای دستیابی به سفتی لازم برای انتقال بیوقفه میلیمتری موج.
کدام عوامل الکتریکی، RF، زمین و خوردگی مهم هستند
یکپارچگی الکتریکی و فعل و انفعالات مواد لایه دیگری از پیچیدگی را معرفی می کند. هنگام نصب براکت های مخابراتی فولادی بر روی قطب های آلومینیومی، خوردگی گالوانیکی به یک خطر جدی تبدیل می شود، به ویژه در محیط های ساحلی یا با رطوبت بالا. مهندسان باید جداکننده های دی الکتریک مانند واشرهای نئوپرن یا پوشش های پلیمری تخصصی را برای جداسازی فلزات غیر مشابه و جلوگیری از تخریب سریع مشخص کنند.
زمین برای ایمنی عملیاتی و طول عمر تجهیزات به همان اندازه حیاتی است. استانداردهای مخابراتی به مقاومت زمین کمتر از 5 اهم نیاز دارند تا از تجهیزات حساس رادیویی در برابر افزایش ناگهانی ولتاژ و برخورد صاعقه محافظت شود. از آنجا که لایه اکسید طبیعی آلومینیوم به عنوان یک عایق الکتریکی عمل می کند، تمام نقاط اتصال زمین باید قبل از اتصال به صورت مکانیکی تمیز شده و با یک ترکیب آنتی اکسیدانی درمان شوند.
علاوه بر این، برای گرههایی که از نظر زیبایی پنهان هستند، مواد رادوم که آنتن را احاطه کردهاند باید بسیار شفاف با RF باشد. محفظه های پلی کربنات یا فایبرگلاس تخصصی به طور خاص مهندسی شده اند تا اطمینان حاصل شود که تضعیف سیگنال در طیف های 28 گیگاهرتز و 39 گیگاهرتز زیر 1.0 دسی بل باقی می ماند و از کاهش عملکرد شبکه توسط ساختار پنهان جلوگیری می کند.
| مواد | مدول الاستیسیته | وزن نسبی | خطر گالوانیکی با پایه های فولادی | حداکثر ظرفیت EPA معمولی (90 مایل در ساعت) |
|---|---|---|---|---|
| آلومینیوم (6061-T6) | ~10×10^6 psi | کم (پایه 1x) | بالا (نیاز به جداسازی) | 6.0 - 10.0 فوت مربع |
| فولاد گالوانیزه | ~29 × 10^6 psi | بالا (پایه ~2.5x) | پایین | 15.0 - 25.0 فوت مربع |
| فایبرگلاس/کامپوزیت | ~3×10^6 psi | خیلی کم (پایه 0.7x) | هیچ کدام | 4.0 - 8.0 فوت مربع |
نحوه مقایسه، تعیین و تایید قطب های موج میلی متری 5G
تهیه زیرساخت صحیح مستلزم پیمایش ماتریس پیچیده ای از استانداردهای مخابراتی، قوانین منطقه بندی شهرداری و واقعیت های زنجیره تامین . یک رویکرد سیستماتیک برای تعیین و تأیید پیکربندیهای قطب موج میلیمتری 5G تضمین میکند که استقرار طبق برنامه، در چارچوب بودجه، و مطابق با تمام دستورات ایمنی حوزه قضایی باقی میماند.
هنگام مقایسه فروشندگان از چه معیارهایی استفاده کنید
هنگام ارزیابی فروشندگان برای قطب های آلومینیومی 5G، مهندسان تدارکات باید تولیدکنندگان با قابلیت های اثبات شده را در اولویت قرار دهند. اکستروژن آلومینیوم سفارشی و مدیریت حرارتی یکپارچه آنتن های فعال با کارایی بالا گرمای قابل توجهی تولید می کنند. بنابراین، قطبهایی که با سینکهای حرارتی داخلی یا کانالهای خنککننده غیرفعال طراحی شدهاند، یک مزیت عملیاتی متمایز نسبت به شفتهای توخالی استاندارد دارند.
مدولاریت یکی دیگر از معیارهای مقایسه ای مهم است.
خوراکی های کلیدی
- مهمترین نتیجه گیری و منطق قطب موج میلی متری 5G
- مشخصات، انطباق، و بررسی ریسک ارزش اعتبارسنجی را قبل از انجام تعهد دارد
- خوانندگان اقدامات عملی بعدی و هشدارها می توانند فوراً اعمال کنند
سوالات متداول
آیا قطب های آلومینیومی موجود می توانند از تجهیزات موج میلی متری 5G پشتیبانی کنند؟
گاهی اوقات. ظرفیت به ضخامت دیوار قطب، ارتفاع، EPA و بار باد بستگی دارد. یک بررسی ساختاری باید تأیید کند که آیا تقویتکننده کار میکند یا یک قطب هوشمند 5G ایمنتر است.
خطر اصلی هنگام نصب براکت های مخابراتی فولادی بر روی قطب های آلومینیومی چیست؟
خوردگی گالوانیکی از جداکننده های دی الکتریک، پوشش های سازگار و سخت افزار مهر و موم شده، به ویژه برای پروژه های ساحلی یا مرطوب استفاده کنید.
چرا سفتی قطب برای عملکرد mmWave مهم است؟
آنتن های mmWave به نوسان و ناهماهنگی حساس هستند. قطب و براکت باید انحراف تحت باد را محدود کنند تا شکل دهی پرتو سیگنال ثابت بماند.
خریداران قبل از درخواست قیمت قطب 5G از Morelux چه چیزی باید آماده کنند؟
ارتفاع قطب، وزن تجهیزات، EPA، سرعت باد، جزئیات پایه، پایان، و نیازهای مسیریابی کابل را به اشتراک بگذارید. این به Morelux کمک می کند تا نقل قول ها، نقشه ها و پشتیبانی مهندسی سریعتر ارائه دهد.
آیا مورلوکس می تواند قطب های آلومینیومی را برای استقرار پنهان 5G سفارشی کند؟
بله. Morelux میتواند از ساختارهای قطب سفارشی، مسیرهای داخلی، تکمیل و مهندسی هماهنگ برای برآوردن نیازهای ظاهری پروژه و زیرساخت پشتیبانی کند.
